T30 T40系列軸流風機

所屬分類：軸流風機、防爆軸流風機
瀏覽次數：873次
發布日期：2020/11/27 17:33:52

我要詢價

產品概述

一、T35-11系列軸流風機特點

T35軸流風式風機是在30-11的基礎上改進的新型風機，性能有較大提高，本系列風機適用于輸送非易燃易爆、無腐蝕無顯著粉塵的氣體，環境溫度不得超過60oC。

二、T35-11系列軸流風機型號結構說明

T35軸流風機的葉輪與電機直聯，葉輪轉向?yàn)樽笮◤碾姍C(jī)端看）。風機從小到大共有13個規格，風機葉片角度有5種，風量826-6789m3/h,風壓38-473Pa，參數范圍廣。FT35防腐軸流風機是采用防腐材料外涂喚氧漆加工而成的，用于輸送有腐蝕性的氣體。BT35房爆軸流風機，配用風機專用防爆電機，用于輸送易爆氣體。FT35-11及BT35-11通風機的性能參數、外形尺寸同T35-11型風機性同。

三、T35-11系列軸流風機性能參數表

T35-11系列軸流風機性能參數表（1）

機號	葉片角度	推薦工況風量m3/h	推薦工況風壓Pa	轉速 rpm	裝機容量 kw	A聲級 dB（A）	重量 kg
№2.8	15	1649	152	2900	0.12	70	15
	20	2167	169		0.18	72	15
	25	2685	173		0.18	73	15
	30	2921	186		0.18	74	15
	35	3202	232		0.25	75	17
	15	826	38	1450	0.025	55	14
	20	1086	43		0.025	57	14
	25	1346	44		0.025	59	14
	30	1464	48		0.04	60	14
	35	1605	60		0.04	62	14
3.15	15	2339	192	2900	0.18	74	17
	20	3070	213		0.25	76	19
	25	3810	220		0.37	77	20
	30	4144	239		0.37	78	20
	35	4545	294		0.55	79	22
	15	1169	48	1450	0.025	59	16
	20	1537	53		0.04	61	16
	25	1905	54		0.04	62	16
	30	2072	58		0.06	63	17
	35	2273	74		0.09	65	17
№3.55	15	3367	241	2900	0.37	76	23
	20	4426	271		0.55	79	26
	25	5484	278		0.55	80	26
	30	5965	300		0.75	81	26
	35	6542	372		1.1	82	29
	15	1680	61	1450	0.04	61	20
	20	2208	68		0.06	63	21
	25	2737	70		0.09	65	21
	30	2977	74		0.09	66	21
	35	3265	93		0.12	68	22

T35-11系列軸流風機性能參數表（2）

機號	葉片角度	推薦工況風量m³/h	推薦工況風壓Pa	轉速 rpm	裝機容量 kw	A聲級 dB（A）	重量 kg
№4	15	4806	310	2900	0.55	79	30
	20	6316	345		1.1	80	33
	25	7826	354		1.1	83	33
	30	8513	380		1.1	84	33
	35	9336	473		1.5	85	38
	15	2406	77	1450	0.09	65	25
	20	3136	86		0.12	67	26
	25	3920	88		0.12	68	26
	30	4263	95		0.18	69	27
	35	4678	118		0.25	70	28
№4.5	15	3427	98	1450	0.12	68	28
	20	4504	110		0.18	70	29
	25	5881	113		0.25	71	30
	30	6020	121		0.37	72	31
	35	6658	150		0.37	73	31
№5	15	4700	122	1450	0.25	71	38
	20	6178	135		0.37	73	39
	25	7655	138		0.37	74	39
	30	8327	149		0.55	75	41
	35	9133	185		0.75	76	44
	15	3142	53	960	0.37	62	42
	20	4129	59		0.37	64	42
	25	5117	61		0.37	65	42
	30	5566	65		0.37	66	42
	35	6104	81		0.37	68	42
№5.6	15	6595	151	1450	0.37	73	50
	20	8667	169		0.55	75	52
	25	10739	173		0.75	77	55
	30	11682	186		1.1	77	59
	35	12812	232		1.1	79	59
	15	4362	67	960	0.37	64	53
	20	5703	74		0.37	66	53
	25	7101	75		0.37	67	53
	30	7724	81		0.37	69	53
	35	8471	101		0.37	71	53
№6.3	15	9393	196	1450	0.75	77	71
	20	12345	214		1.1	79	75
	25	15297	220		1.5	80	78
	30	16639	236		1.5	81	78
	35	18250	294		2.2	82	92
	15	6219	84	960	0.37	68	69
	20	8173	94		0.37	70	69
	25	10128	96		0.37	71	69
	30	11016	104		0.75	72	75
	35	12082	128		0.75	74	75

T35-11系列軸流風機性能參數表（3）

機號	葉片角度	推薦工況風量m³/h	推薦工況風壓Pa	轉速 rpm	裝機容量 kw	A聲級 dB（A）	重量 kg
№7.1	15	13444	244	1450	1.5	80	88
	20	17670	271		2.2	81	102
	25	21895	278		2.2	82	102
	30	23815	300		3	83	106
	35	26120	372		4	84	111
	15	8902	108	960	0.75	72	85
	20	11700	120		0.75	74	85
	25	14498	123		0.75	75	85
	30	15769	131		0.75	76	85
	35	17296	164		1.1	78	88
№8	15	19235	310	1450	2.2	82	125
	20	25280	345		4	83	134
	25	31325	354		4	84	134
	30	34073	380		5.5	85	159
	35	37070	473		7.5	86	172
	15	12733	136	960	0.75	74	108
	20	16733	151		1.1	76	111
	25	20735	155		1.5	77	124
	30	22556	167		1.5	78	124
	35	24739	208		2.2	79	125
№9	15	18132	172	960	1.5	78	155
	20	23830	191		2.2	79	167
	25	29529	196		3	80	185
	30	32119	211		3	81	185
	35	35227	263		4	82	195
№10	15	24874	213	960	2.2	79	197
	20	32691	236		3	80	215
	25	40508	242		4	81	225
	30	44062	261		4	82	225
	35	48326	324		7.5	83	273
№11.2	15	34944	267	960	4	83	265
	20	45927	297		5.5	84	276
	25	56909	304		7.5	85	313
	30	61091	337		7.5	86	313
	35	67892	407		11	88	338

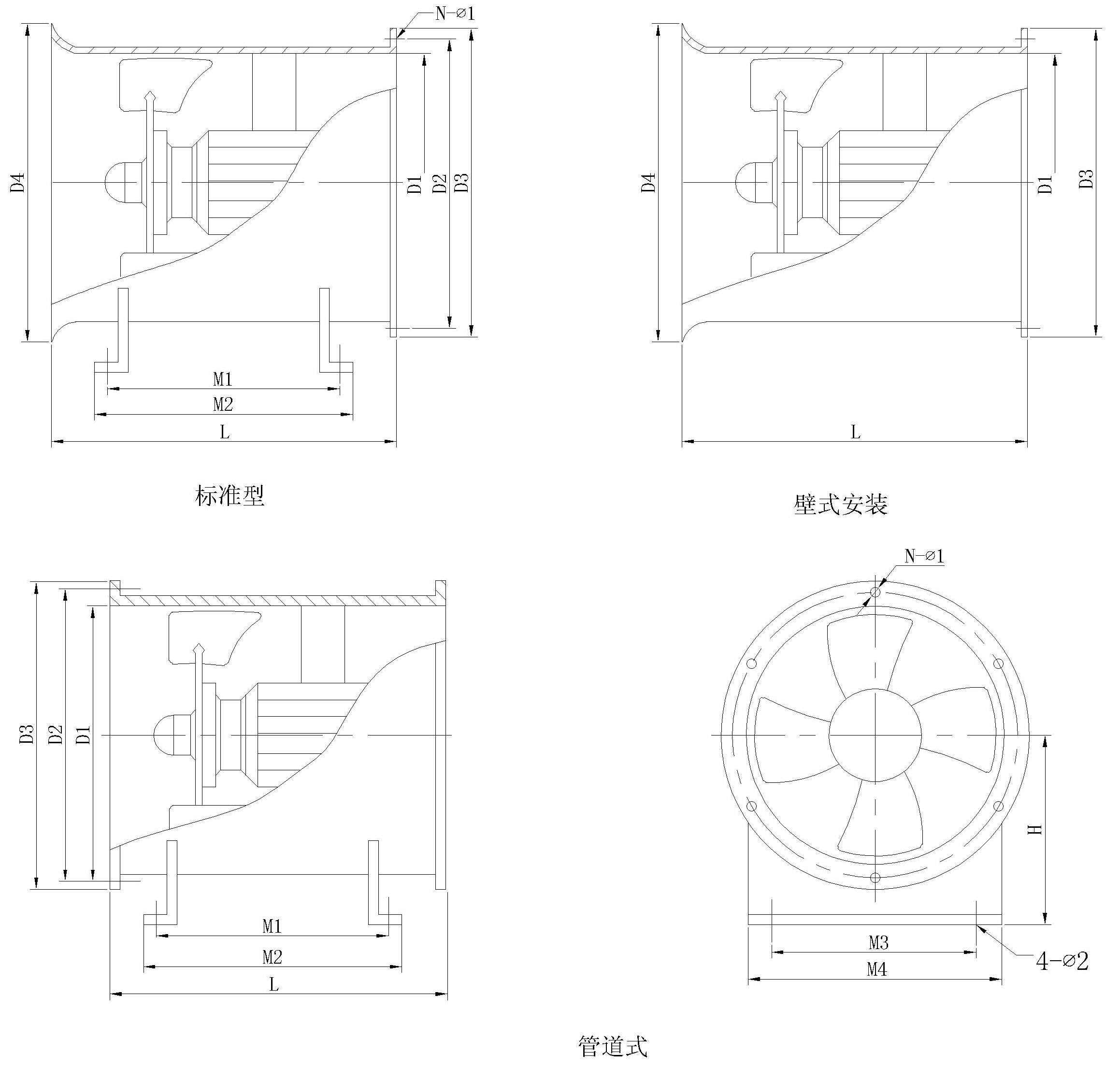

四、T35-11系列軸流風機外形尺寸表

機號	D1	D2	D3	D4	L		M1	M2	M3	M4	4-Φ2	N-Φ1	H
機號	D1	D2	D3	D4	普通型	防爆型	M1	M2	M3	M4	4-Φ2	N-Φ1	H
2.8	290	322	350	360	280	350	200	240	160	200	Φ8.5	6-Φ10.5	205
3.15	325	358	385	395	280	350	200	240	160	200	Φ8.5	6-Φ10.5	230
3.55	365	398	425	435	300	390	210	250	170	220	Φ10.5	8-Φ10.5	250
4	410	450	480	490	320	420	240	280	240	300	Φ10.5	8-Φ10.5	265
4.5	460	500	50	540	400	420	250	290	240	300	Φ10.5	10-Φ10.5	295
5	510	550	590	600	400	450	250	290	320	400	Φ10.5	12-Φ10.5	316
5.6	570	650	650	660	450	-	280	320	320	400	Φ10.5	12-Φ10.5	365
6.3	640	683	720	730	450	-	280	320	400	500	Φ12.5	14-Φ10.5	395
7.1	720	760	800	820	500	-	320	360	500	600	Φ12.5	16-Φ10.5	435
8	810	860	900	920	500	-	410	450	500	600	Φ12.5	16-Φ10.5	487
9	910	960	1000	1030	550	-	460	500	600	700	Φ12.5	18-Φ10.5	538
10	1010	1060	1110	1130	550	-	460	500	600	700	Φ12.5	20-Φ10.5	600
11.2	1130	1170	1230	1250	650	-	460	500	650	800	Φ12.5	24-Φ10.5	660

T40系列軸流風機

一、T40系列軸流風機概述

T40系列軸流風機可作一般工廠、倉庫、辦公室、住宅內通風換氣或加強暖氣散熱之用。若將機殼去掉可作自由風扇用，也可在在較長的排氣管道內間隔串聯安裝，以提高管道中的風壓。本系列產品按葉輪直徑不同可分為10個機號，通過通風機的氣體應無腐蝕及顯著粉塵，其溫度不得超過45oC。

二、T40系列軸流風機性能參數表

T40系列軸流風機性能參數表（1）

機號	葉片角度	推薦工況風量m³/h	推薦工況風壓Pa	轉速 rpm	裝機容量 kw	A聲級 dB（A）	重量 kg
№2.5	15	1130	125	2900	0.09	67	14
	20	1451	138		0.09	69
	25	1861	140		0.12	70
	30	2009	149		0.12	71
	35	2272	184		0.18	73
	15	565	31	1450	0.25	52	13
	20	724	34			54
	25	932	35			55
	30	1012	37			56
	35	1141	46			58
№3	15	1951	180	2900	0.18	72	16
	20	2498	199		0.25	74	18
	25	3218	202		0.25	74	18
	30	3481	215		0.37	76	19
	35	3931	266		0.55	77	21
	15	976	45	1450	0.09	57	16
	20	1249	50			59
	25	1609	51			61
	30	1739	54			61
	35	1958	67			64
№3.5	15	3100	245	2900	0.37	76	22
	20	3971	272		0.55	78	25
	25	5119	274		0.55	79	25
	30	5519	292		0.75	80	25
	35	6279	363		1.1	81	28
	15	1552	62	1450	0.06	61	20
	20	1980	68		0.06	63
	25	2560	69		0.09	64
	30	2761	74		0.09	65
	35	3121	90		0.12	67
№4	15	4630	321	2900	1.1	80	32
	20	5918	355		1.1	82	32
	25	7639	359		1.1	83	32
	30	8240	382		1.5	84	37
	35	9310	473		2.2	85	39
	15	2318	80	1450	0.25	65	27
	20	2959	88			67
	25	3820	90			68
	30	4118	95			69
	35	4658	119			72

T40系列軸流風機性能參數表（2）

機號	葉片角度	推薦工況風量m³/h	推薦工況風壓Pa	轉速 rpm	裝機容量 kw	A聲級 dB（A）	重量 kg
№5	15	4522	125	1450	0.75	71	41
	20	5789	138			73
	25	7448	140			74
	30	8050	149			75
	35	9090	184			77
	15	2992	54	960	0.25	62	37
	20	3830	61			64
	25	4939	62			65
	30	5332	66			66
	35	6019	81			68
№6	15	7808	180	1450	1.1	76	75
	20	9990	200		1.1	78
	25	12899	202		1.1	80
	30	13900	215		1.5	80
	35	15700	267		2.2	81
	15	5159	79	960	0.75	67	72
	20	6610	87			69
	25	8510	88			71
	30	9202	94			72
	35	10400	117			74
№7	15	12398	245	1450	1.5	78	84
	20	15901	272		1.5	79	84
	25	20498	274		2.2	80	98
	30	22100	294		3	81	102
	35	25178	363		4	83	107
	15	8201	108	960	0.75	71	81
	20	10501	119			73	81
	25	13500	121			74	81
	30	14602	128			75	81
	35	16499	159		1.1	76	84
№8	15	18500	321	1450	3	79	123
	20	23699	355		4	80	128
	25	30499	359		5.5	81	153
	30	33001	381		5.5	83	166
	35	38099	473		7.5	84	166
	15	12301	140	960	1.1	75	105
	20	15700	156		1.1	77	105
	25	20200	158		1.5	78	118
	30	21802	138		1.5	79	118
	35	24052	208		2.2	80	130
№9	15	17399	177	960	1.5	77	148
	20	22298	197		2.2	78	160
	25	28699	199		2.2	79	160
	30	31100	212		3	80	178
	35	35100	263		4	81	188
№10	15	24001	220	960	2.2	79	180
	20	30701	243		3	80	198
	25	39499	246		4	81	208
	30	42700	262		5.5	82	208
	35	48200	33		7.5	83	256

三、T40系列軸流風機外形尺寸表

機號	D1	D2	D3	D4	L		M1	M2	M3	M4	4-Φ2	N-Φ1	H
機號	D1	D2	D3	D4	普通型	防爆型	M1	M2	M3	M4	4-Φ2	N-Φ1	H
2.5	260	290	320	330	280	350	200	240	140	180	Φ8.5	6-Φ10.5	185
3	310	340	370	380	280	350	200	240	160	200	Φ8.5	6-Φ10.5	220
3.5	360	395	420	430	300	390	200	240	170	220	Φ10.5	8-Φ10.5	240
4	410	450	480	490	320	420	200	240	240	300	Φ10.5	8-Φ10.5	270
5	510	550	590	600	400	450	280	320	320	400	Φ10.5	12-Φ10.5	316
6	610	650	690	700	450	-	320	370	400	500	Φ10.5	12-Φ10.5	378
7	710	760	790	810	500	-	350	400	500	600	Φ12.5	16-Φ10.5	428
8	810	860	900	920	500	-	350	410	500	600	Φ12.5	16-Φ10.5	487
9	910	960	1000	1030	550	-	350	415	600	700	Φ12.5	18-Φ10.5	538
10	1010	1060	1110	1130	550	-	350	415	600	700	Φ12.5	20-Φ10.5	600

DZ系列低噪聲軸流風機

一、DZ系列低噪聲軸流風機特點

DZ系列低噪聲軸流風機是我公司與有關院校共同研制的高效、節能、低噪聲的新型軸流風機。該風機除具備了T35-11軸流風機的特點，由于采用了寬型前掠式葉片等柵距結構，減少了氣流在葉片表面上的分離和氣流旋渦的形成，降低了風機內氣流的二次損耗，減少了聲源的空氣動力噪聲，氣流穩定，通過模型機制試驗證明，風量、風壓、噪聲的性能指標在同類產品中處國內。對保護環境、節約能源，具有很好的社會與經濟效益。
本系列產品廣泛應用于工礦企業，民用建筑的壁式排風、崗位送風 、管道通風、屋頂通風等，應用于化工、輕工、食品、醫藥、冶金等工礦企業及各類民用建筑的通風空調系統。

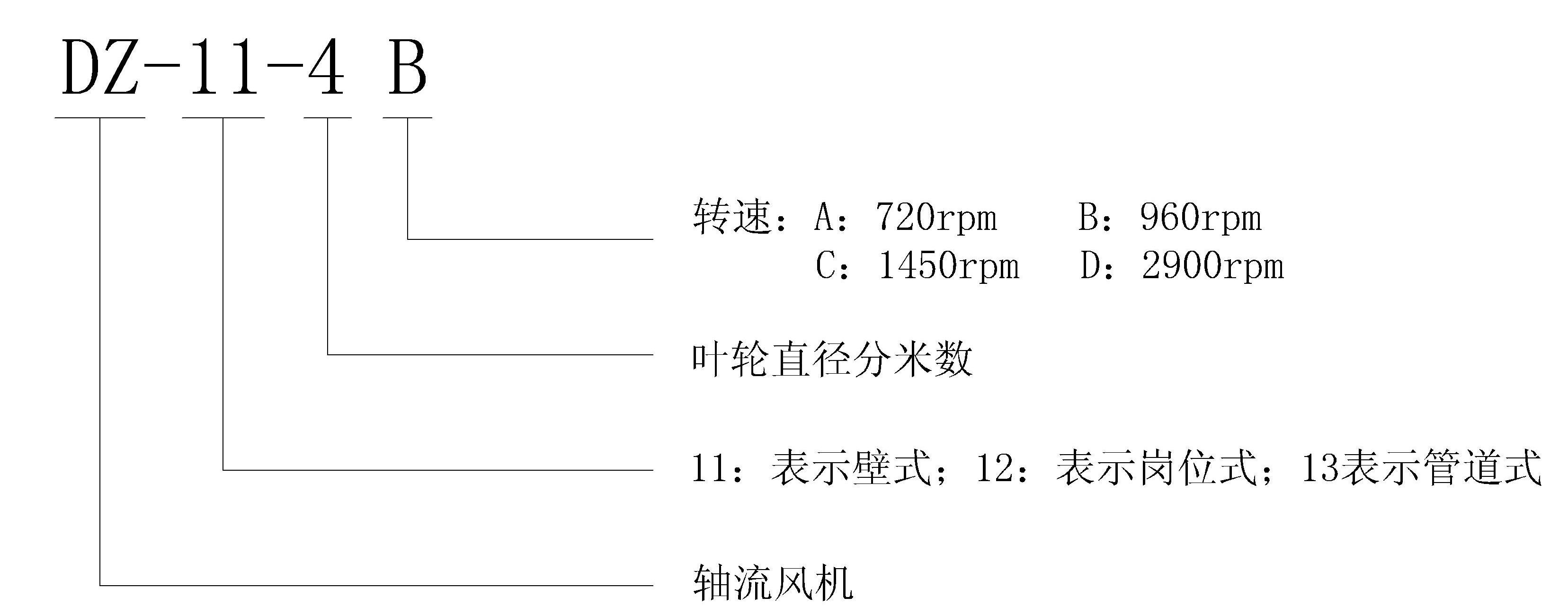

二、DZ系列低噪聲軸流風機型號結構說明

備注：1.其中崗位式分為固定式、撐腳式、旋轉式。
2.防腐軸流式風機（FDZ）是在DZ基礎上，風筒、風葉采用防腐材料玻璃鋼制成，用于輸送有腐蝕的氣體。
3.防爆軸流式風機（BDZ）是在DZ基礎上，采用風機專用防爆電機，用于輸送易燃易爆氣體。

三、DZ系列低噪聲軸流風機性能參數表

類別	型號	機號	風量 m³/h	風壓 Pa	轉速 rpm	功率 kw	噪聲 dB（A）	重量 kg
壁式	DZ-11	2.2C	400	29	1450	0.025	54	11
		3C	1600	39	1450	0.06	64	14
		4B	4000	98	960	0.25	65	28
		5A	6000	79	720	0.25	64	37
		5B	7000	128	960	0.37	70	37
		6A	9500	88	720	0.55	69	46
		7A	15000	118	720	1.1	72	80
		8A	22000	157	720	1.5	77	98
崗位式	DZ-12	3C	1600	39	1450	0.06	62	15
		4B	4000	98	960	0.25	65	23
		5A	6000	79	720	0.25	64	65
		5B	7000	128	960	0.37	69	50
		6A	9500	88	720	0.55	69	55
		6B	14000	177	960	1.1	77	69
		7A	14500	137	720	1.1	71	93
		7B	22000	196	960	2.2	78	118
		7C	25000	294	1450	3	81	110
		8A	23000	147	720	1.5	77	98

三、DZ系列低噪聲軸流風機性能參數表（續）

類別	型號	機號	風量m³/h	風壓Pa	轉速rpm	功率kw	噪聲dB（A）	重量kg
管道式	DZ-13	2.5D	2000	216	2800	0.37	77	10
		3C	1600	39	1450	0.06	62	15
		3.2D	3000	206	2800	0.37	79	18
		4C	5000	167	1450	0.55	69	19
		5B	5500	128	960	0.37	70	37
		5C	7000	177	1450	0.75	75	43
		6B	10000	196	960	1.1	78	79
		6C	15000	294	1450	2.2	81	83
		7A	14000	137	720	1.1	72	80
		7B	18000	235	960	2.2	80	102
		7C	20000	343	1450	3	82	103
		8A	20000	157	720	1.5	77	98
		8B	25000	196	960	2.2	81	112
		8C	28000	294	1450	4	82	122
		10A	38000	216	720	3	81	181
		10B	48500	267	960	5.5	85	196

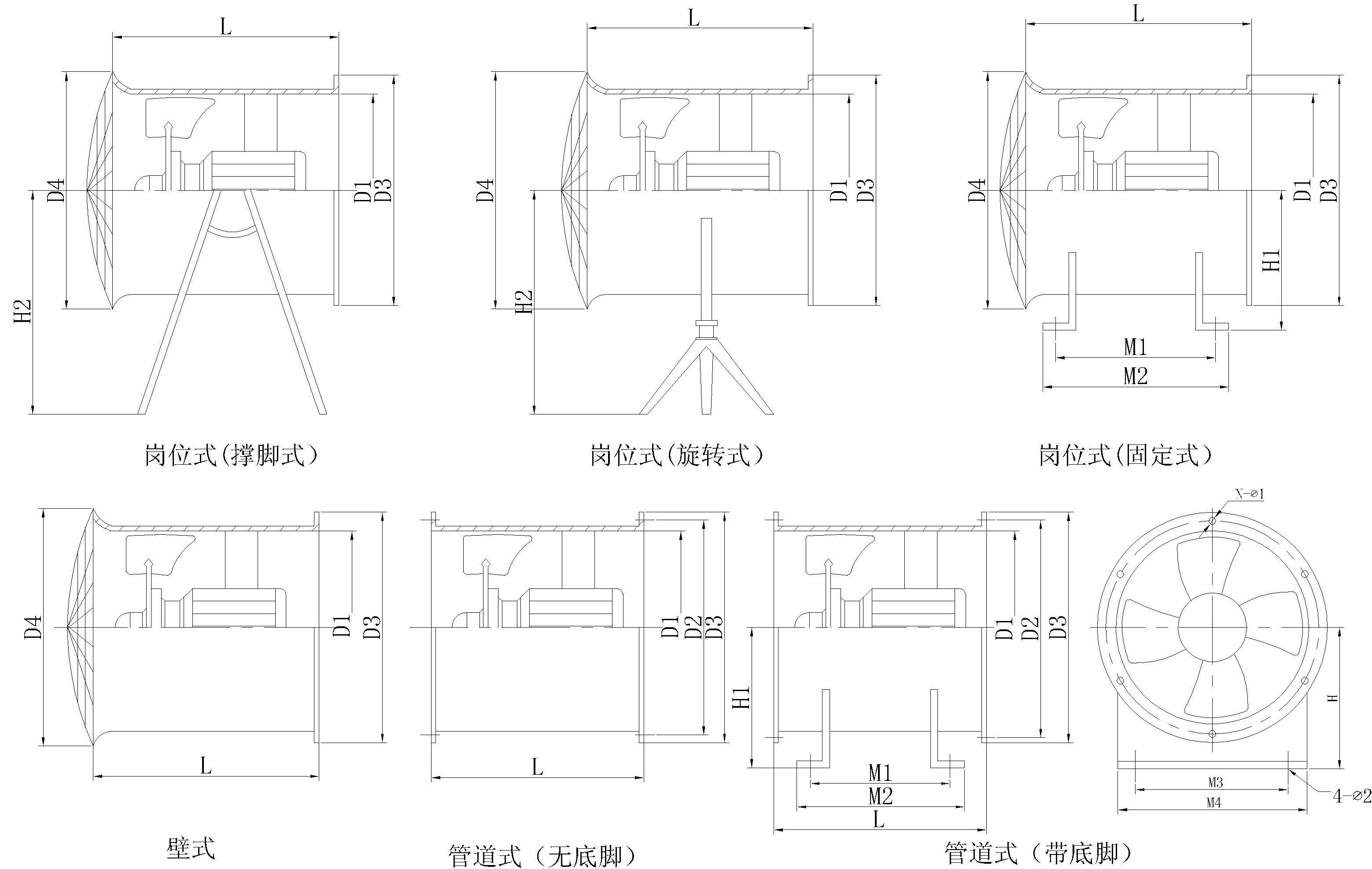

四、DZ系列低噪聲軸流風機外形尺寸表

型號	D1	D2	D3	D4	H1	H2	L	M1	M2	M3	M4	N-Φ1	4-Φ2
2.2	230	275	320	320	160	580	260	180	220	140	180180	6-Φ8.5	Φ8.5
2.5	260	295	350	350	185	580	260	180	200	140	180	6-Φ8.5	Φ8.5
3	310	345	400	400	220	630	260	180	220	160	200	6-Φ8.5	Φ8.5
3.2	330	375	420	420	230	630	280	200	240	160	200	6-Φ8.5	Φ8.5
4	410	450	500	500	265	630	320	200	240	240	300	8-Φ10.5	Φ10.5
5	510	550	615	630	316	630	320	200	240	320	400	12-Φ10.5	Φ10.5
6	610	650	725	730	378	780	450	320	370	400	500	12-Φ10.5	Φ12.5
7	710	760	825	830	428	780	480	320	370	500	600	16-Φ10.5	Φ12.5
8	810	860	930	930	487	780	480	320	380	500	600	16-Φ10.5	Φ12.5
9	910	960	1030	1030	538	900	480	320	385	600	700	18-Φ10.5	Φ12.5
10	1010	1060	1130	1130	600	900	550	350	415	600	700	20-Φ10.5	Φ12.5

SF系列低噪聲軸流風機

一、產品概述

SF系列低噪聲軸流風機有葉輪、機殼、進出風口、網罩、機架及電機組成。電機采用優質風機專用電機；葉輪按空氣動力學規律及聲學性能要求設計，從葉頂?shù)饺~根按一定規律扭曲，材料采用鋁合金，并經動平衡校驗，氣動性能好，運轉平衡，噪聲低，效率高，具有耐腐蝕，重量輕等特點。整機制作工藝采用全部采用機械模具化，耗電省，風量大，風壓高，結構合理，使用安裝方便，安全可靠等特點，是通風降溫的理想設備。
SF系列低噪聲軸流風機規格多，品種齊全，型號分崗位式、固定式、旋轉式、懸掛式、管道式、壁式、屋頂式等。

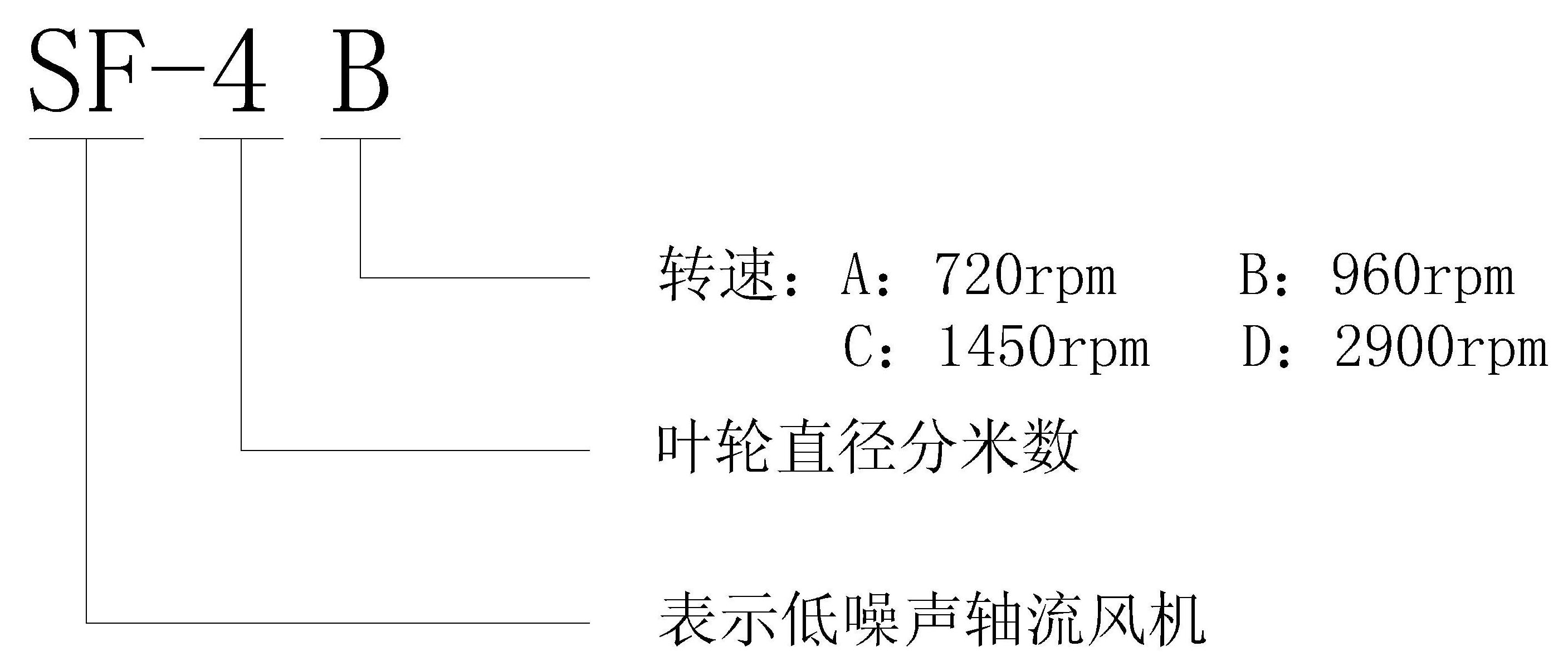

二、型號說明

三、SF系列低噪聲軸流風機性能參數表

機號	風量 m³/h	風壓 Pa	轉速 rpm	功率 kw	噪聲 dB（A）	重量 kg
2.5C	1200	40	1450	0.06	56	12
3C	2000	56	1450	0.09	58	14
3.5C	3000	84	1450	0.18	65	20
3.5B	2400	52	960	0.09	60	16
4C	4500	148	1450	0.37	72	28
4B	3600	72	960	0.18	64	23
5C	7800	216	1450	0.75	74	43
5B	5600	118	960	0.37	66	38
6C	17200	314	1450	2.2	82	83
6B	12400	165	960	1.1	75	70
6A	8600	98	720	0.55	66	52
7B	20000	216	960	2.2	78	118
7A	15200	124	720	1.1	72	105
8B	28000	245	960	3.0	81	124
8A	23800	142	720	1.5	75	112

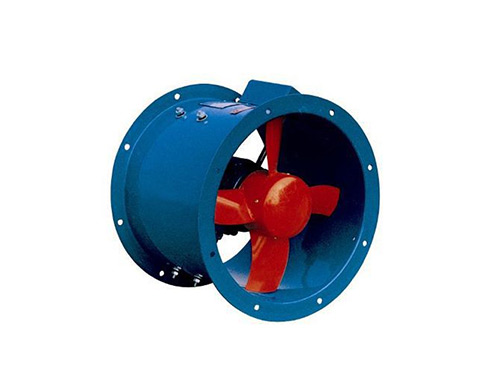

備注：1.SF系列低噪聲軸流風機外形及安裝尺寸表參照DZ系列軸流風機。
2.風機電源為380V，用戶若需220V請?jiān)谟嗀洉r(shí)說明。

上一個：GD30K2系列

下一個：沒有資料

国产成人AV又粗又大果冻传媒_国产成人精品一区二区在线小狼_一本一久本久A久久精品综合_国产伦精品一区二区三区四区视频__人人妻人人澡人人爽人人免费_欧洲成人一区二区三区

產品中心

消防排煙風機

羅茨風機

軸流風機、防爆軸流…

窯筒體冷卻風機

低壓、中壓離心風機…

鍋爐通風機、鍋爐引…

高壓離心風機

T30 T40系列軸流風機
